MBW
là phần mềm tự động hoá phân tích thiết kế kết cấu móng băng bê tông
cốt thép đưa ra kết quả cuối cùng là bản vẽ kỹ thuật thi công, đồng
thời cũng có thể thực hiện phân tích hệ kết cấu dầm giao nhau.
I. CHỨC NĂNG CỦA PHẦN MỀM
1. Nhập dữ liệu
- Giao diện
đồ hoạ tương tác với người sử dụng cho phép phóng to, thu nhỏ, điều
chỉnh hướng nhìn, lựa chọn các cấu kiện một cách linh hoạt.
Người sử
dụng có thể chỉnh sửa dữ liệu nhập trong môi trường đồ học của chương
trình một cách dễ dàng.
- Mẫu sơ đồ
kết cấu theo hệ lưới hình chữ nhật.
- Đầy đủ các
dạng tiết diện hình học của cấu kiện dầm như tiết diện chữ nhật, chữ
T, chữ I, hình hộp.
- Dữ liệu về
nền đất có thể mô tả dưới dạng hệ số nền (theo mô hình nền Wincle)
hoặc được tự động xác định bởi chương trình. Khi đó, người sử dụng cấn
đưa vào các số liệu chi tiết về đặc trưng có lý của các lớp đất nền.
- Xét tải
trọng thanh tác dụng dưới dạng tải trọng phân bố hoặc tải trọng tác
dụng tai nút..
- Tự động
xác định tải trọng bản thân của các cấu kiện.
- Cung cấp 3
phương pháp lấy hệ số tổ hợp một cách linh hoạt: theo tên trường hợp
tải trọng, theo nhóm tải trọng và cách nhập trực tiếp.
- Đầy đủ
thông số thiết kế theo Tiêu chuẩn thiết kế bê tông cốt thép với cấu
kiện dầm.
2. Phân tích thiết kế
- Trong
trường hợp bài toán hệ thanh trên nền đàn hồi, chương trình tự động xác
định hệ số nền theo 2 cách: phương pháp ứng suất đáy móng / độ lún
hoặc phương pháp Bowles.
- Phân tích
tính toán nội lực hệ kết cấu móng băng hoặc hệ dầm giao nhau theo
phương pháp Phần tử hữu hạn.
- Tổ hợp nội
lực, xác định đường bao nội lực cho từng cấu kiện.
- Thiết kế
cấu kiện dầm bê tông cốt thép theo TCVN 5574-91
3. Thể hiện kết quả
- Môi trường
đồ hoạ thể hiện các kết quả tính như sơ đồ kết cấu, tải trọng, chuyển
vị, biểu đồ nội lực (mô men uốn, lực cắt, mô men xoắn), sơ đồ diện tích
cốt thép tính toán.
- Xem và in
chi tiết các kết quả tính cho từng nút và từng phần tử trong giao diện
đồ hoạ.
- Đầy đủ các
báo cáo về nội lực của các phần tử thanh, chuyển vị của các nút, các
kết quả thiết kế cấu kiện bê tông cốt thép, các kết quả kiểm tra dàn
thép.
- Tự động bố
trí cốt thép trong các cấu kiện thanh của hệ móng băng bê tông cốt
thép, cho phép chỉnh sửa bản vẽ trong môi trường thiết kế bản vẽ của
chương trình, tạo bản vẽ hệ móng băng gồm mặt bằng móng, chi tiết các
dầm móng, các mặt cắt và bảng thống kê cố thép. Bản vẽ thể hiện đầy đủ,
đảm bảo các yêu cầu về cấu tạo, có thể xuất bản vẽ sang AutoCAD.
II. MỘT SỐ HÌNH ẢNH CỦA PHẦN MỀM

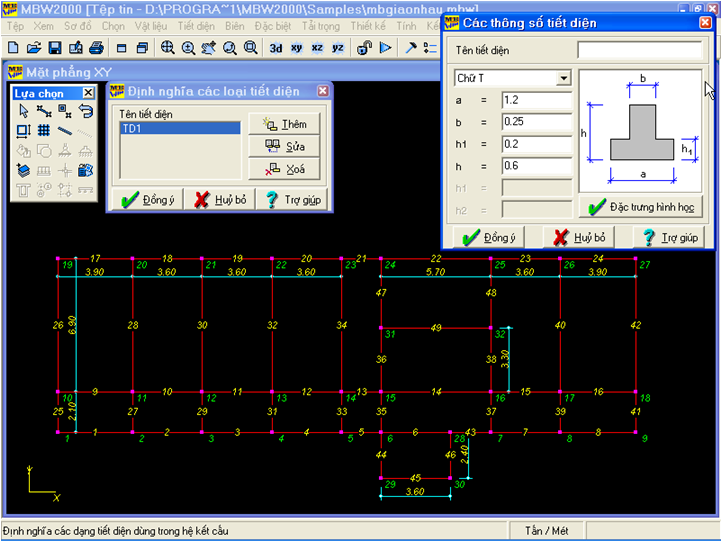

Hình 1.
Định nghĩa tiết diện

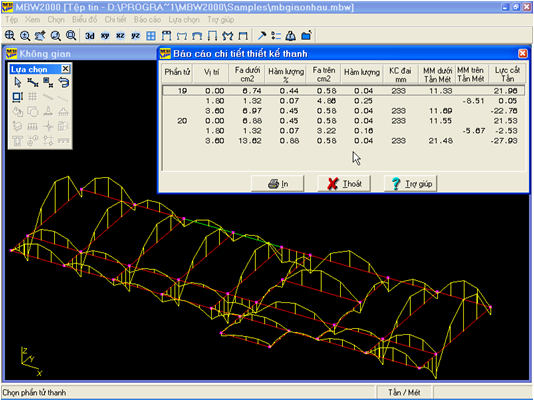

Hình 2. Thể
hiện nội lực

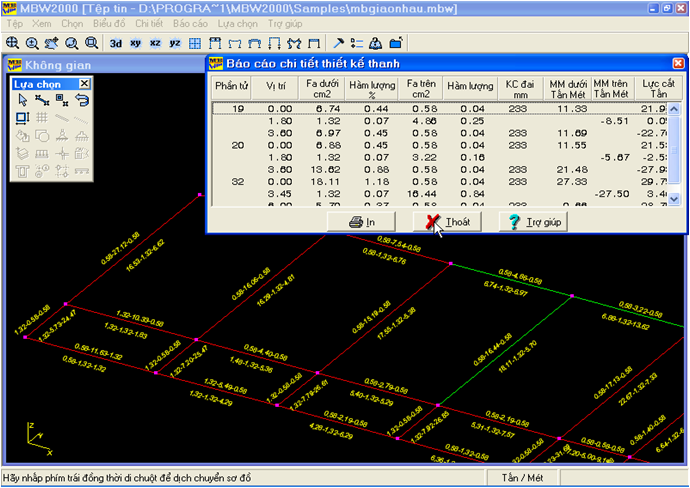

Hình 3. Kết
quả thiết kế
